炮塔铣床的结构组成、特点及工作原理

Ⅰ.转塔铣床的结构组成及特点

1、结构组成

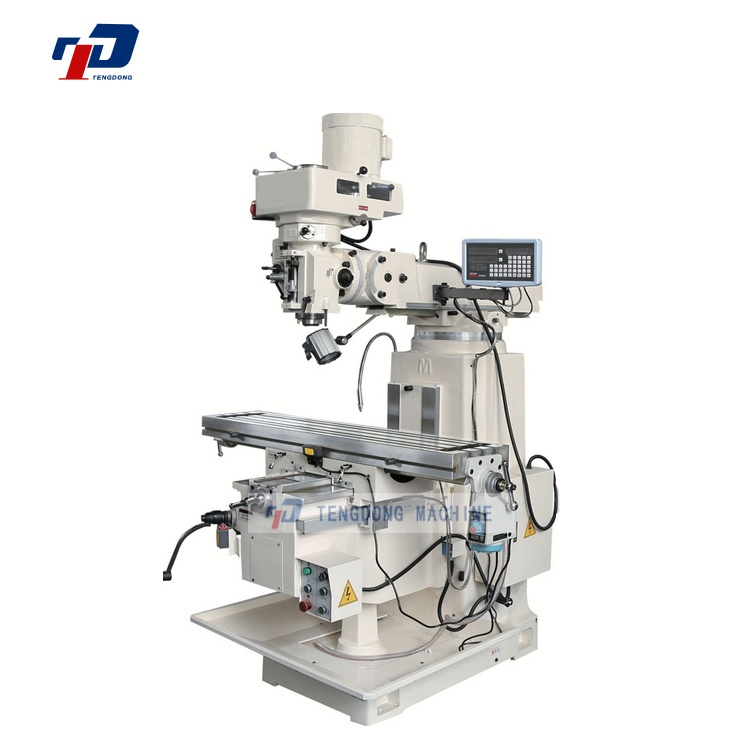

炮塔铣床主要由底座、机身、铣头、工作台、中间滑座、升降滑座等部件组成。

(1).底座和机身：底座和机身作为机床的基础支撑部件，通常采用米汉铸铁等高强度材料铸造而成，并经过人工时效处理，以保证机床在长期使用过程中的稳定性和刚性。

（2）。铣头：这是炮塔铣床的核心部件之一，配备有炮塔铣头。铣头可在垂直面内调节±45°，在水平面内旋转360°，大大扩展了机床的加工范围。主轴设有手动和微动两种进给方式，加工方便、准确。还可根据要求选配R8、NT30、NT40等不同类型的主轴。

（3）。工作台：工作台可沿纵向（X轴）、横向（Y轴）、垂直（Z轴）三个方向移动。具有手动进给、电动进给、电动快速进给三种进给方式。电动进给提供八种不同的进给速度，以满足各种加工要求。工作台X方向行程可达800mm，X、Y、Z方向导轨副均经过超声波频淬、精磨、刮研处理，提高了精度和使用寿命。

（4）。中滑座和升降滑座：中滑座带动工作台横向移动，升降滑座带动工作台垂直上下移动。它们的运动精度和稳定性直接影响工件的加工质量。

2、结构特点

(1).灵活性高：铣头的多角度调节和旋转功能，以及工作台的多向运动，使炮塔铣床能够加工各种复杂形状的零件，打破了普通铣床单平面加工的限制，真正实现“万能铣”。

（2）。稳定性强：主要部件采用高强度材料铸造，并经过人工时效处理，有效消除铸件内应力，减少设备长期使用后的变形。同时，机床导轨副经过特殊处理，增强了其耐磨性和精度保持性。

（3）。操作方便：机床操作系统通过支撑臂悬挂在机床右上方，符合人体工程学原理，操作方便。操作面板采用视觉符号设计，简单直观。新手经过短期培训即可独立操作。此外，手动与电动进给方式相结合，不仅满足粗加工的快速进给要求，而且适合精加工的微调。

功能多样：炮塔铣床集钻、铣、镗、铰、攻丝等功能于一体。无需切换设备即可完成从孔加工到平面、轮廓铣削的全工艺操作，适合小批量、多工序零件的加工。

二.炮塔铣床工作原理 炮塔铣床的加工逻辑遵循“主运动+进给运动”的工业切削标准。

1、主要动作

主运动是指主轴带动铣刀的高速旋转运动，是实现金属切削的核心动力。主轴电机通过精密的传动机构将动力传递给主轴。转速可根据加工材料和刀具规格灵活调节，满足粗铣、精铣等不同工况的要求。主轴的跳动精度和刚性直接决定铣削表面光洁度和加工精度，是评价炮塔铣床质量的核心指标之一。

2.进给运动

进给运动是工作台驱动工件在三维空间内的精确位移，分为纵向（X轴）、横向（Y轴）、垂直（Z轴）三个方向。通过手动进给、电动进给和微进给模式的切换，既可以满足粗加工时的快速进给要求，提高加工效率，又可以在精加工时进行微调，保证加工精度。
